施工前 |

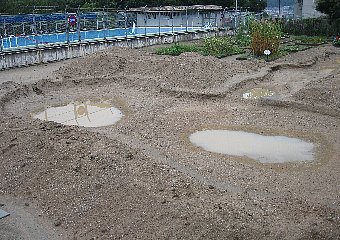

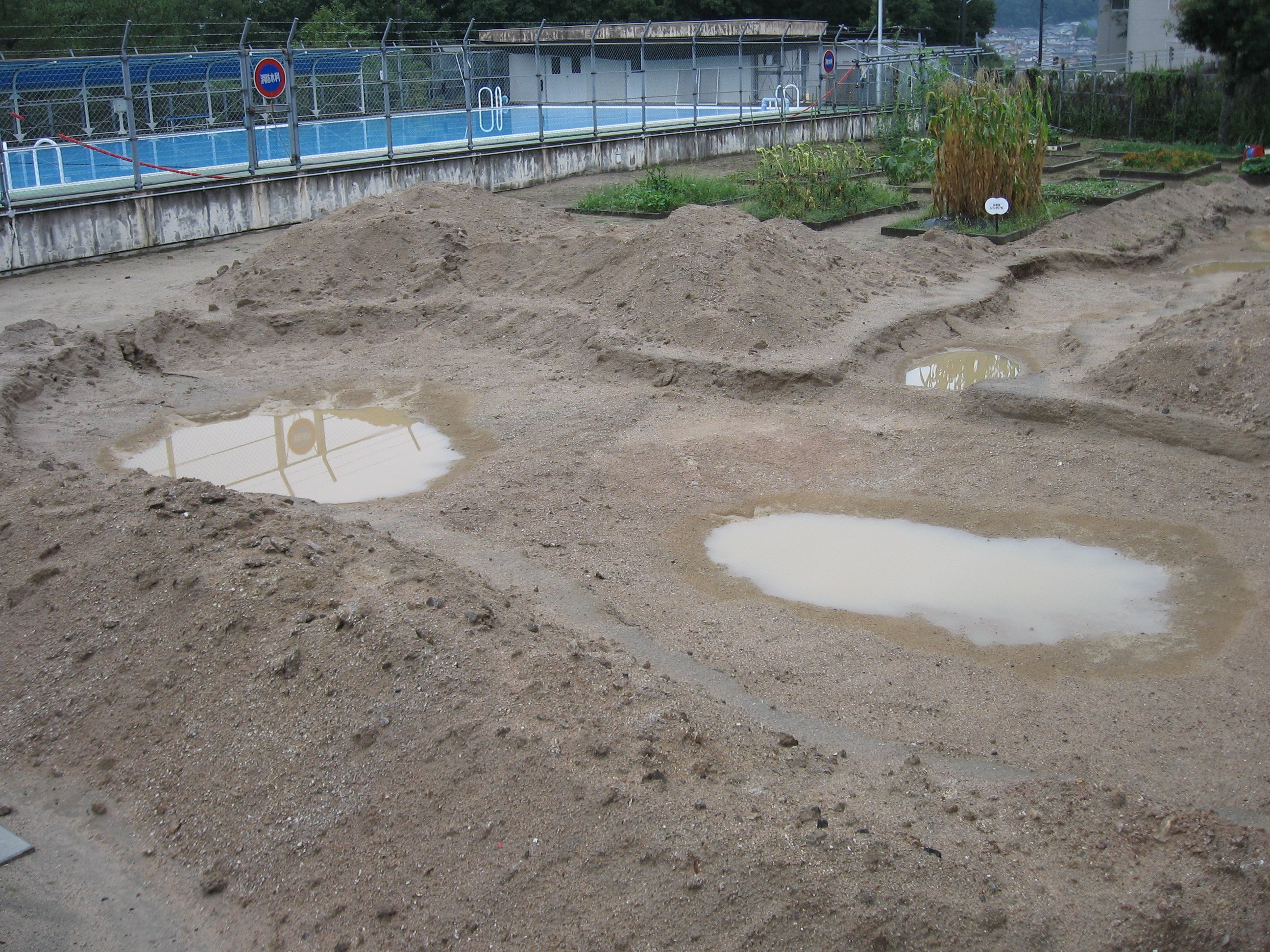

テスト池 施工前。 昨夜の雨で，水たまりができていた。 遮水テストは，右上の一部分を使って行う。 （８月２３日土曜日） ※画像をクリックするとそれぞれ サイズ：”1.12 MB ” ”2592 x 1944 ドット” の画像が表示されます。 |
１ |

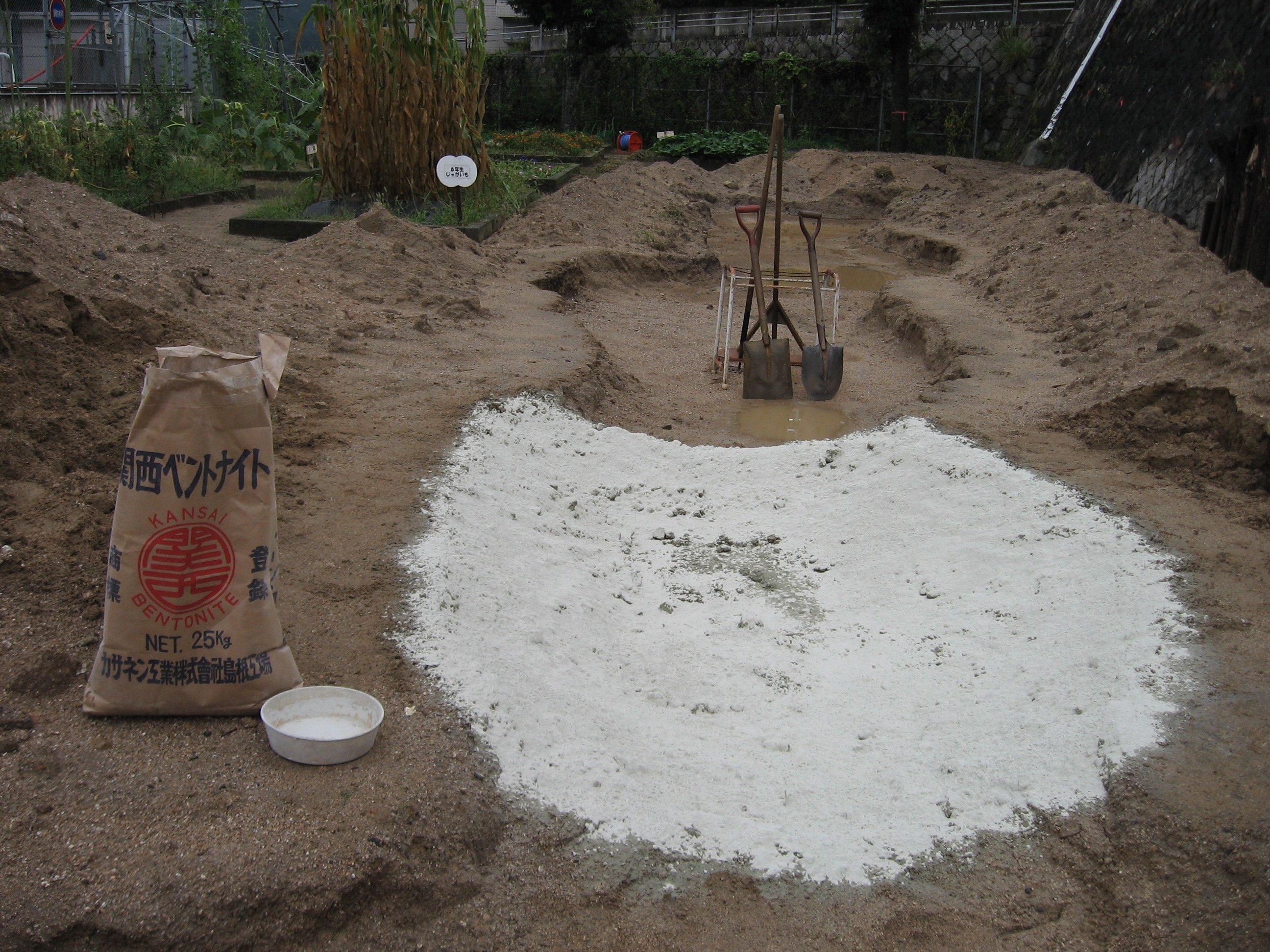

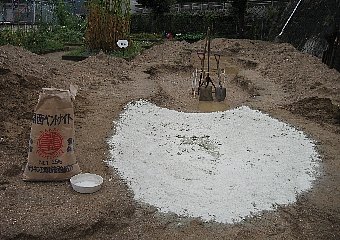

テストをする池の側面を斜面にするように土を入れ，足で踏み固めたあと，ベントナイトを一面にまいた。 まくのに使ったのは，プラスチック皿。 ベントナイトの厚みは１ｃｍ程度か。約３平方メートル辺りに２５ｋｇ一袋を５分の１程度残して，使用。 |
２ |

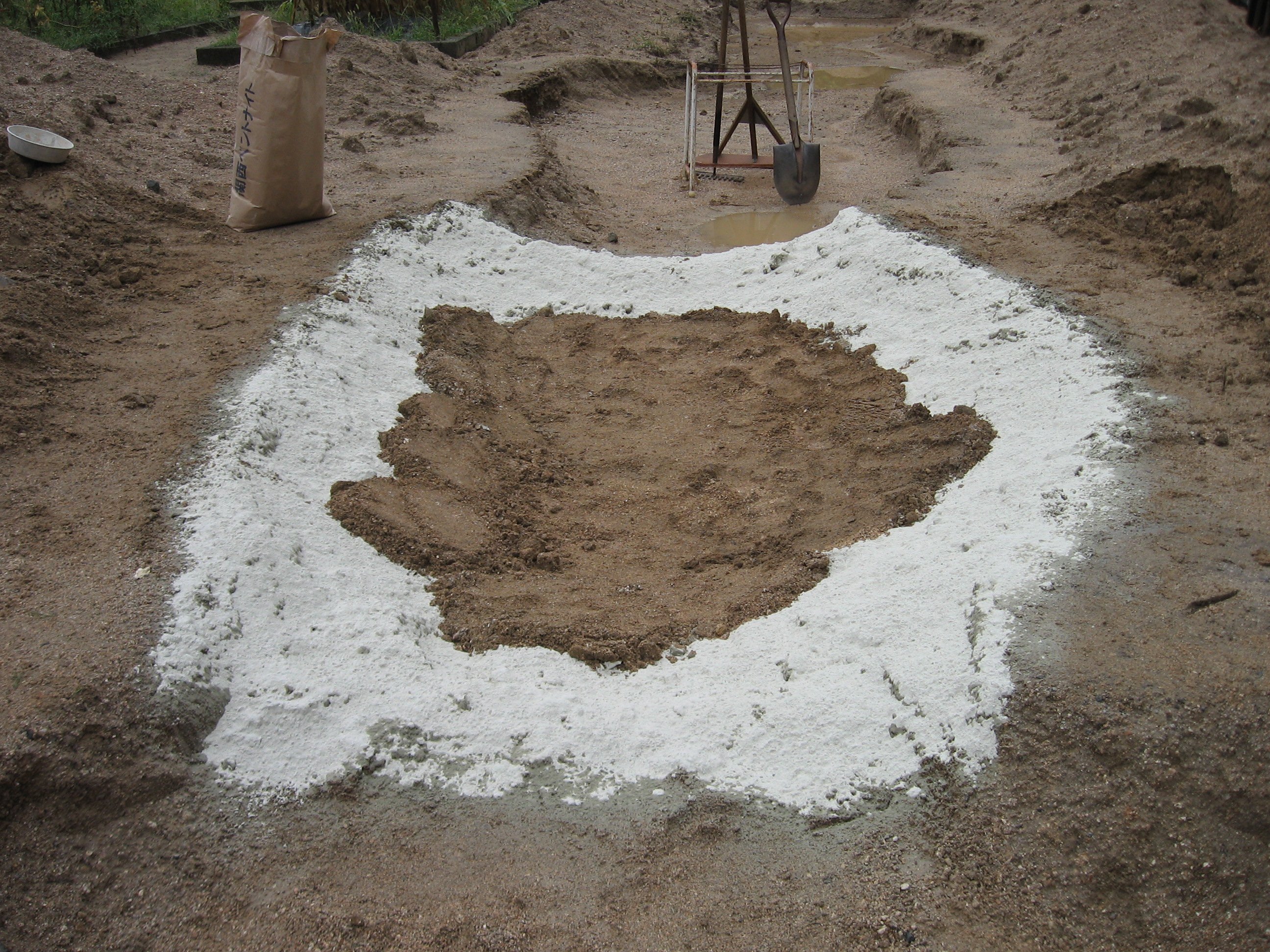

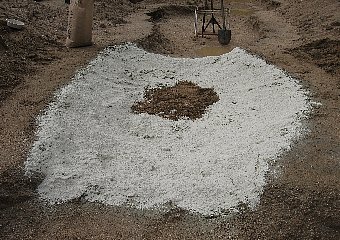

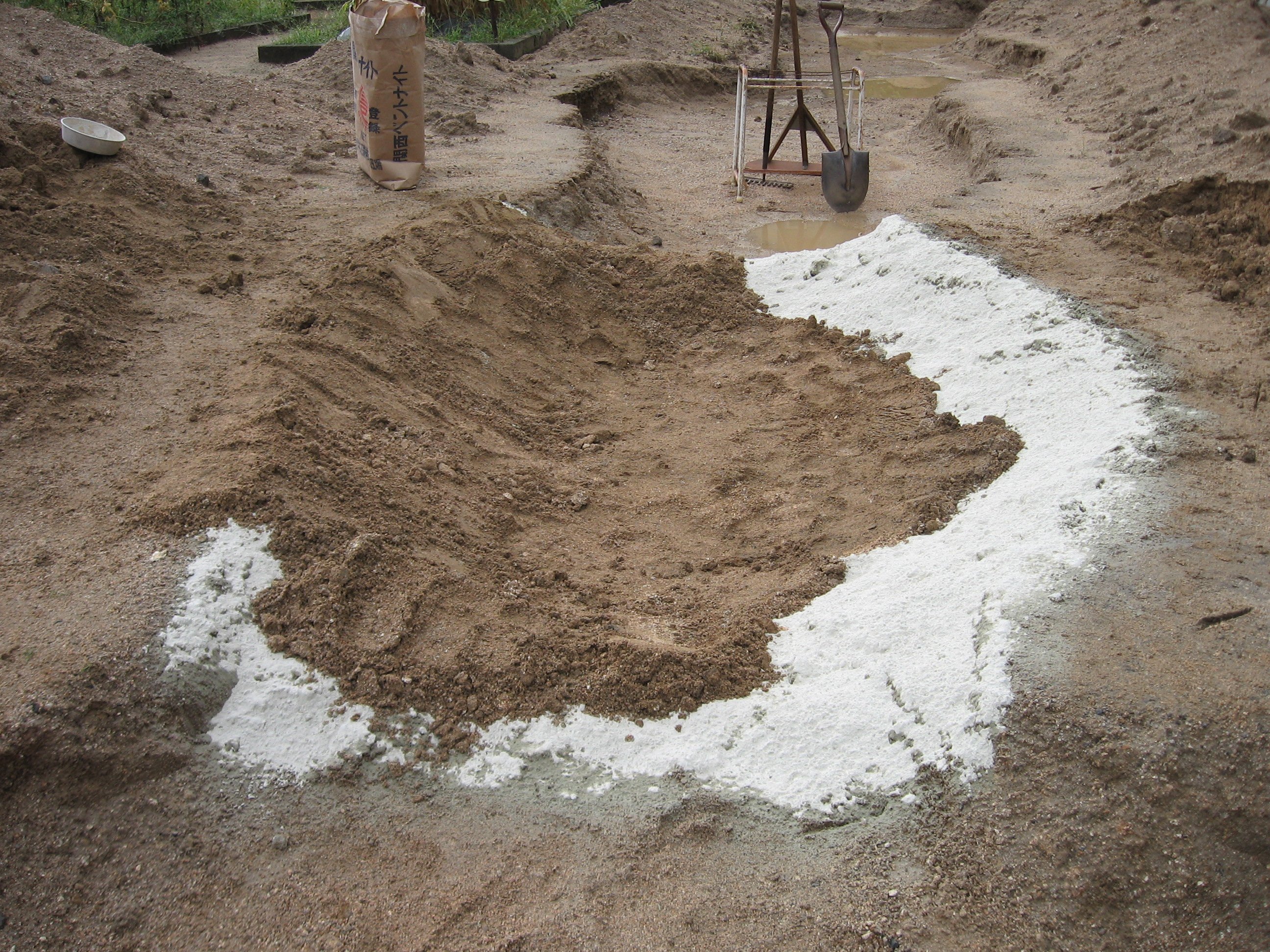

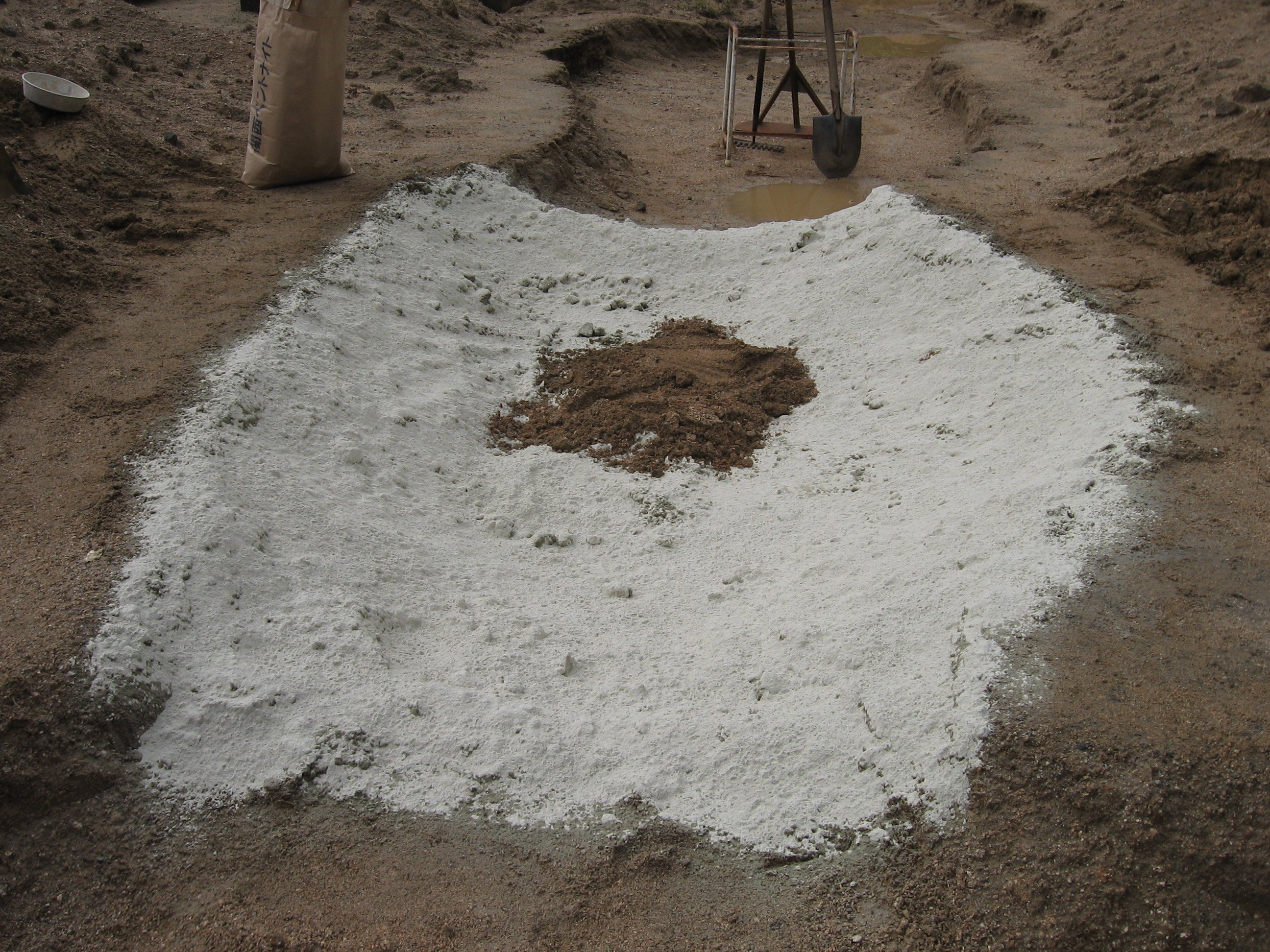

中央から，静かに土を入れていく。 入れた土は，掘った土。 土は，全て良質のマサ土。これが遮水しない土なので，実は問題。 大きな石は見つけたときにできるだけ取り除いた。 |
３ |

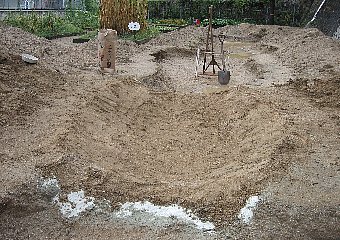

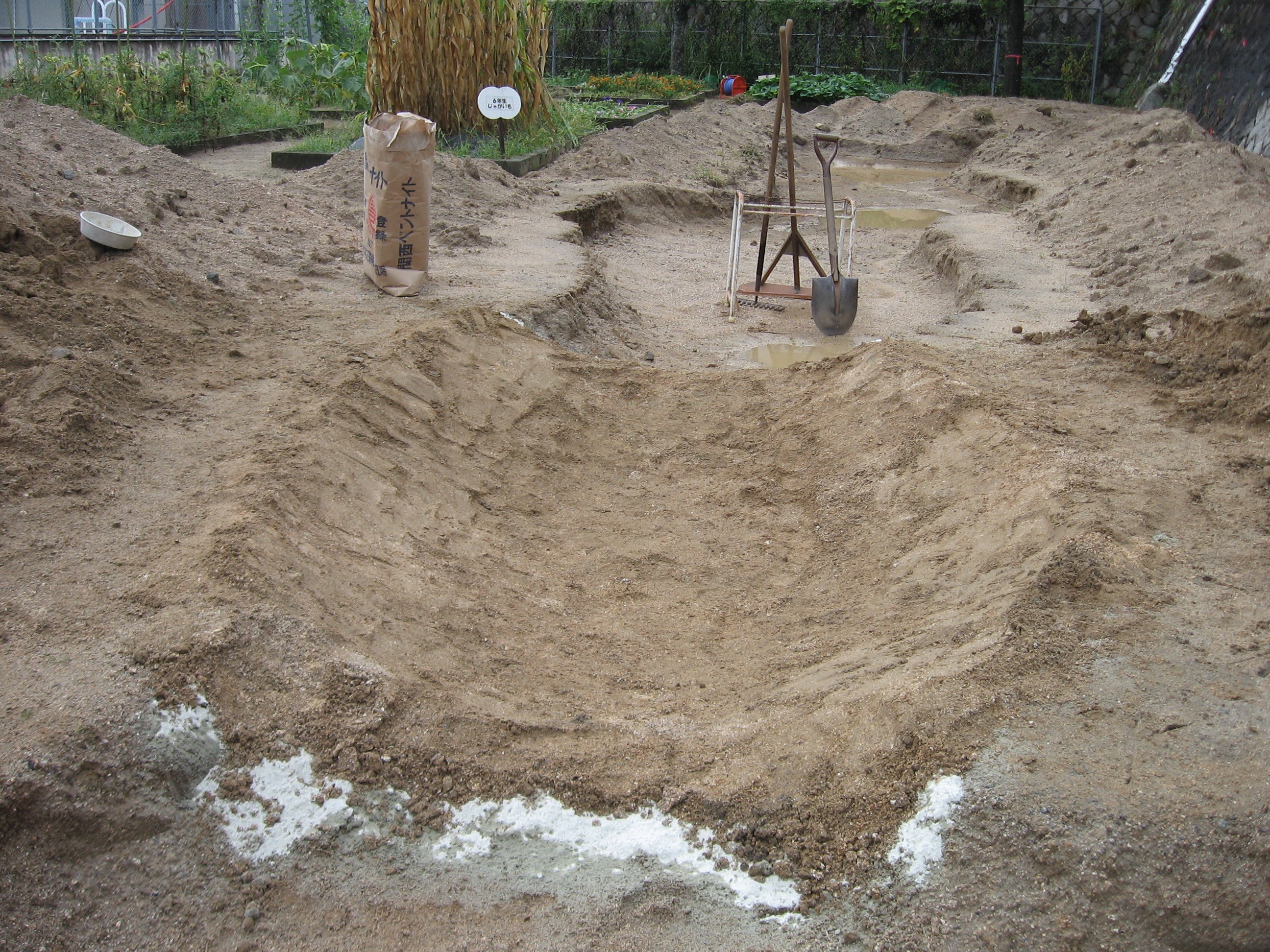

底の部分に土を入れる。 |
４ |

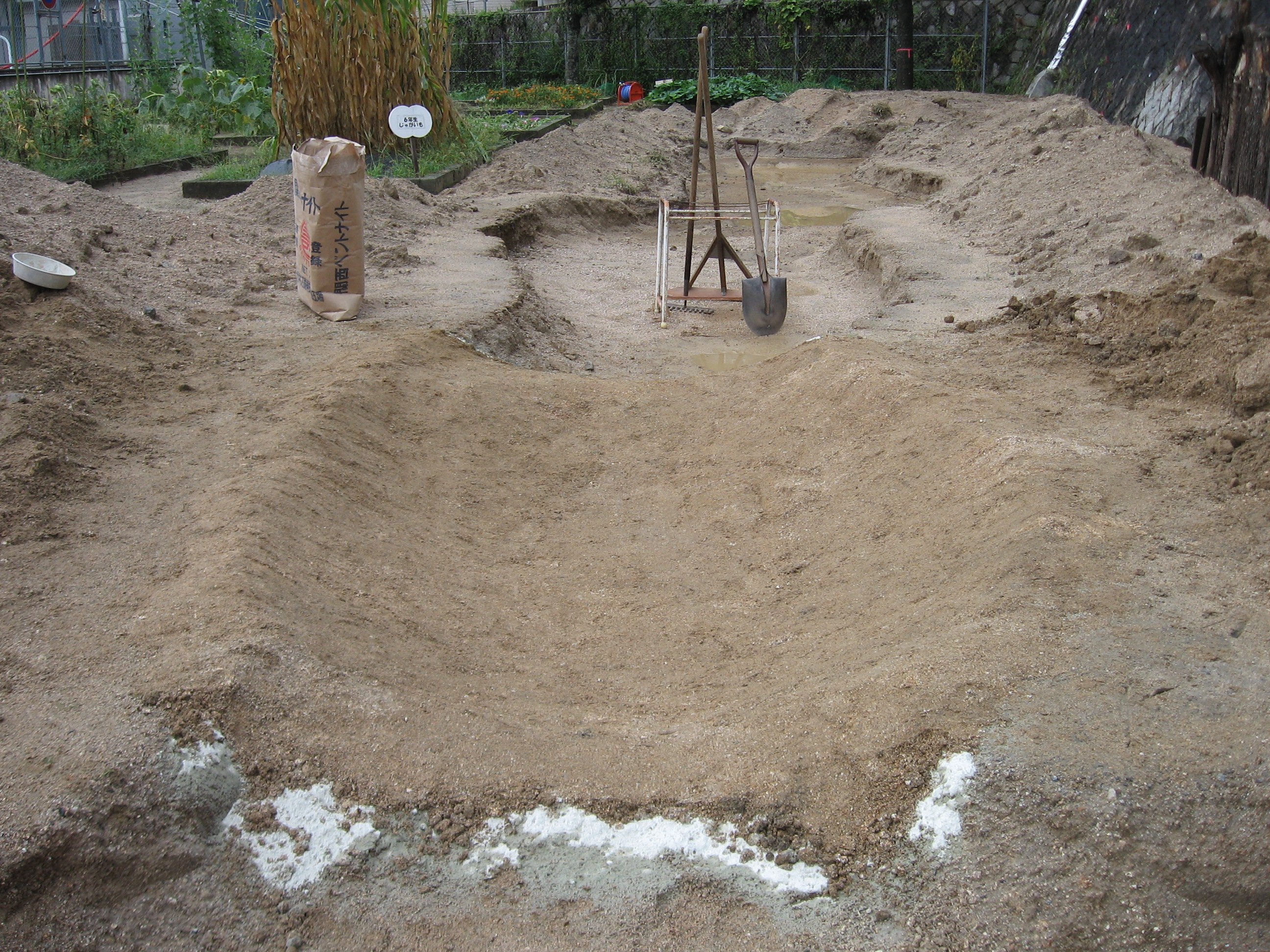

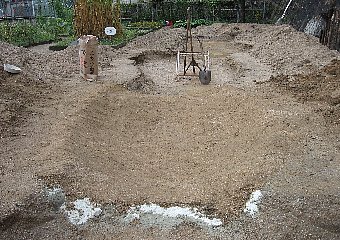

右の斜面に土を入れる。 |
５ |
全体に土を入れた。 池の縁をやや高くする。降雨時に流れ込みができて，土を流してしまうことを防ぐ。 |
６ |
足で踏み固める。 |
７ |
１から６を３回行い，ベントナイトの層を３層とした。３回での入れた土の厚さは約３０ｃｍ。 使ったベントナイトの量は，２回目は，１回目の残りと２５ｋｇの５分の２程度。 ３回目は，袋の底にベントナイトが残る。（６分の１程度） |
８ |

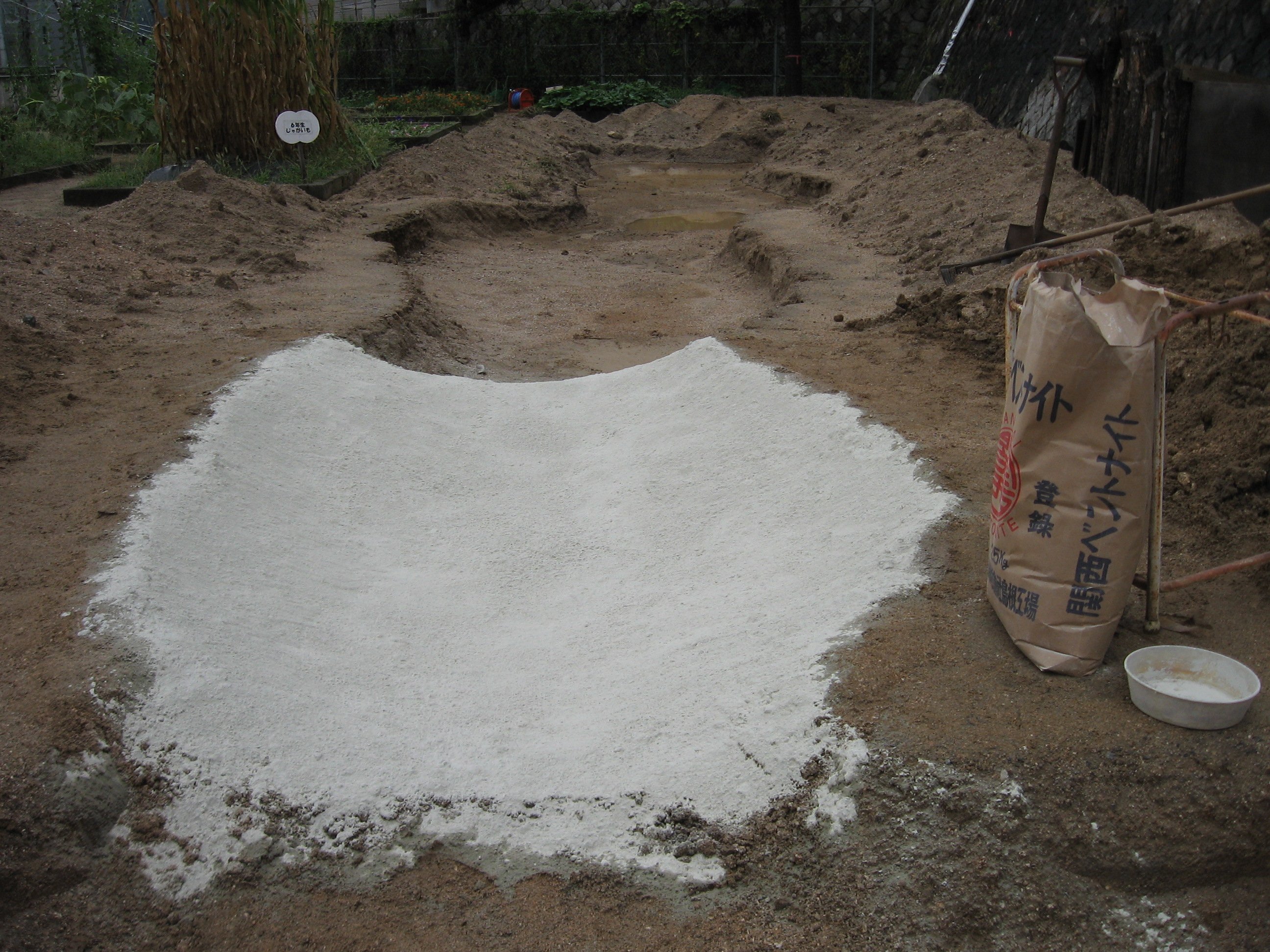

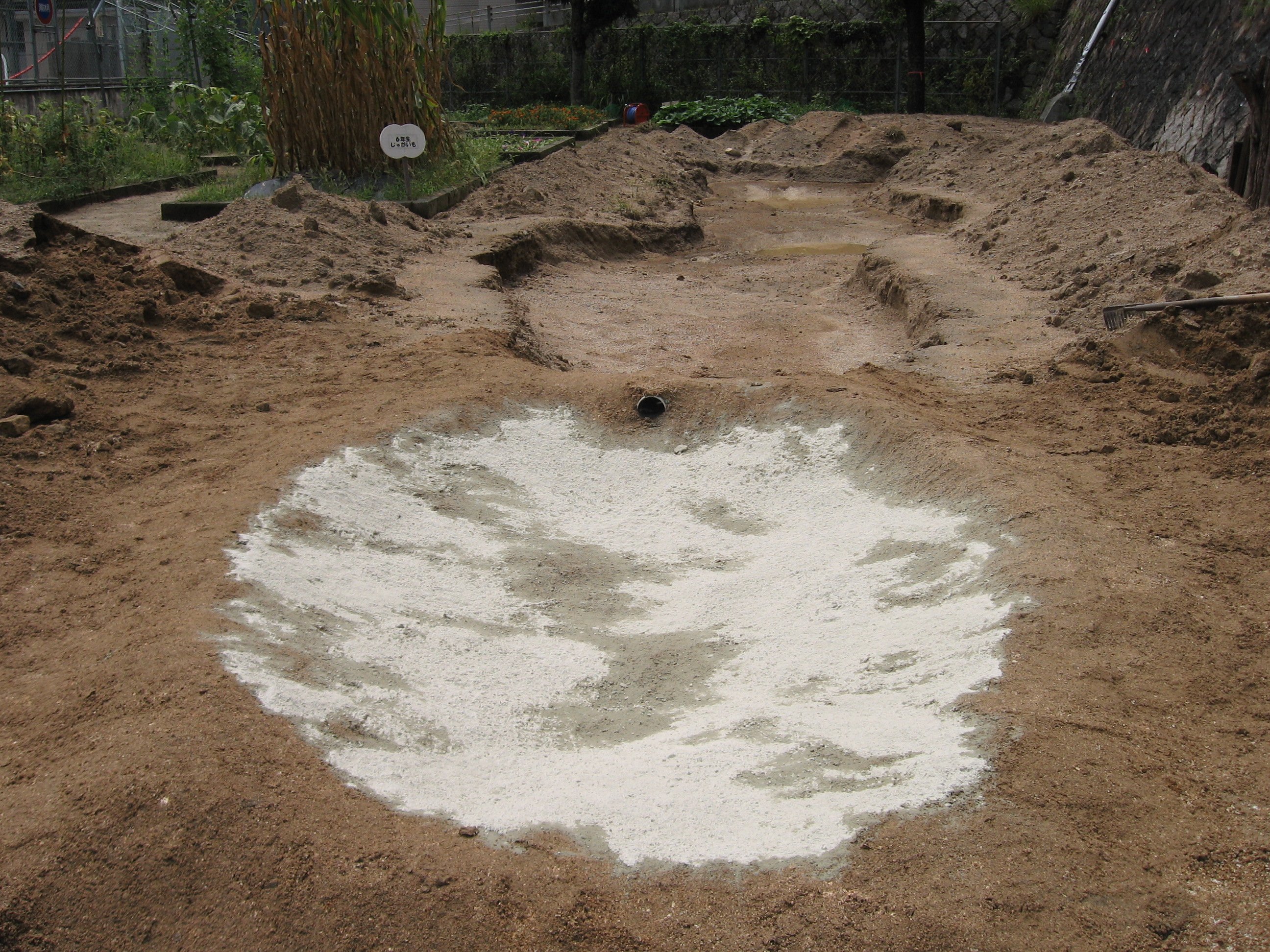

残ったベントナイトは，注水前に土の表面にまいた。 池全体で５０ｋｇ（２袋）のベントナイトを使う。 |
９ |

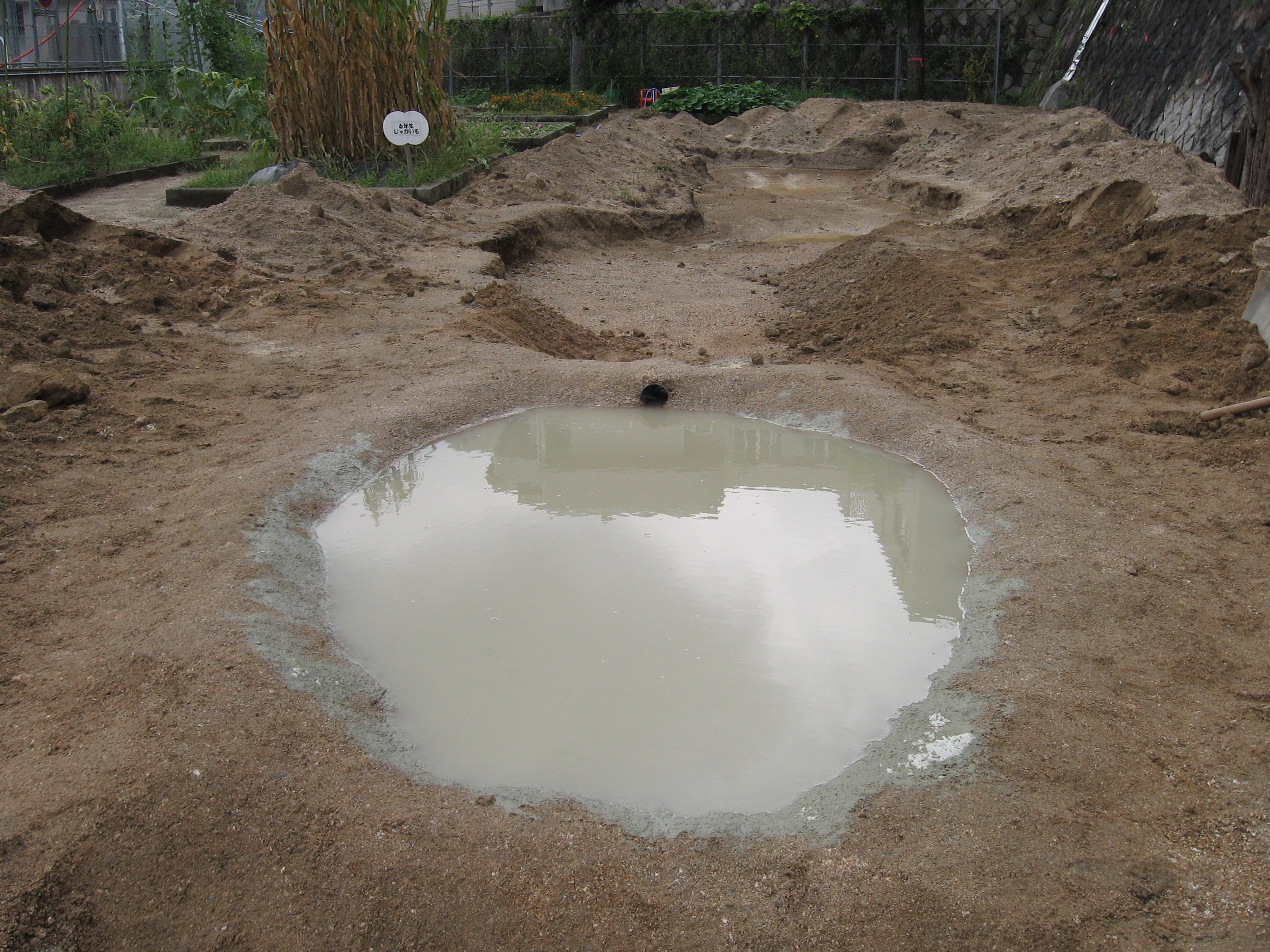

表土が流れないように，池底に盛り土を作り，注水した。 写真は，注水後。 ８月２３日AM11:44頃 表面にまいたベントナイトが濁りをつくり，やや灰色がかった水。 （マサ土だと黄土色っぽい。） 池の表面積は，約２平方メートル。 中央の水深は約２０cm |
１０ |

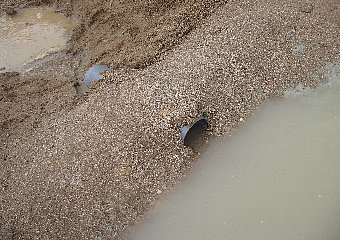

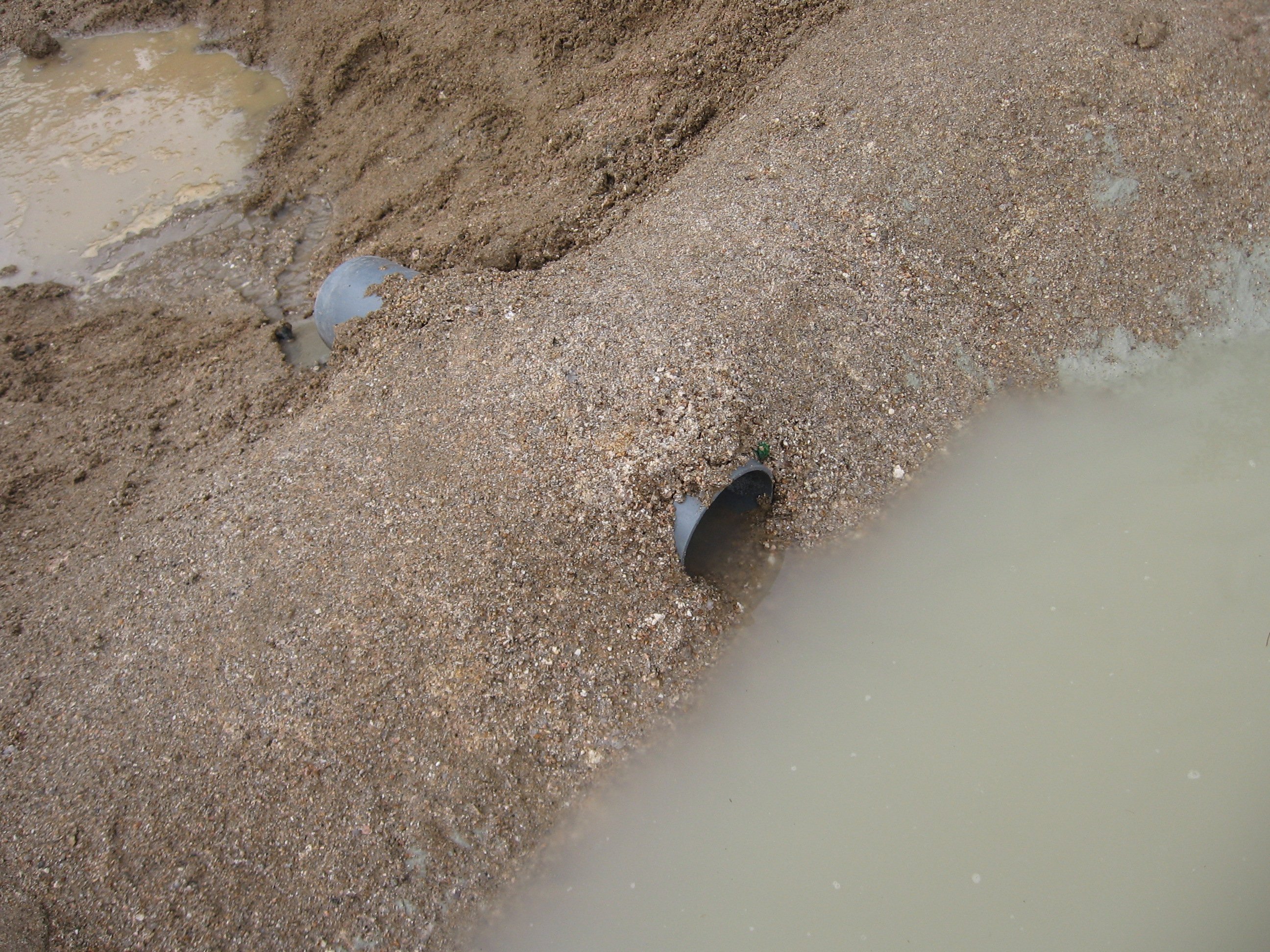

雨によるオーバーフロー時の水抜き。 大量の降雨の場合には，追いつかないかもと少し不安。 出口には，土が削れることを防ぐため，コンクリート板を置く。 |
１１ |

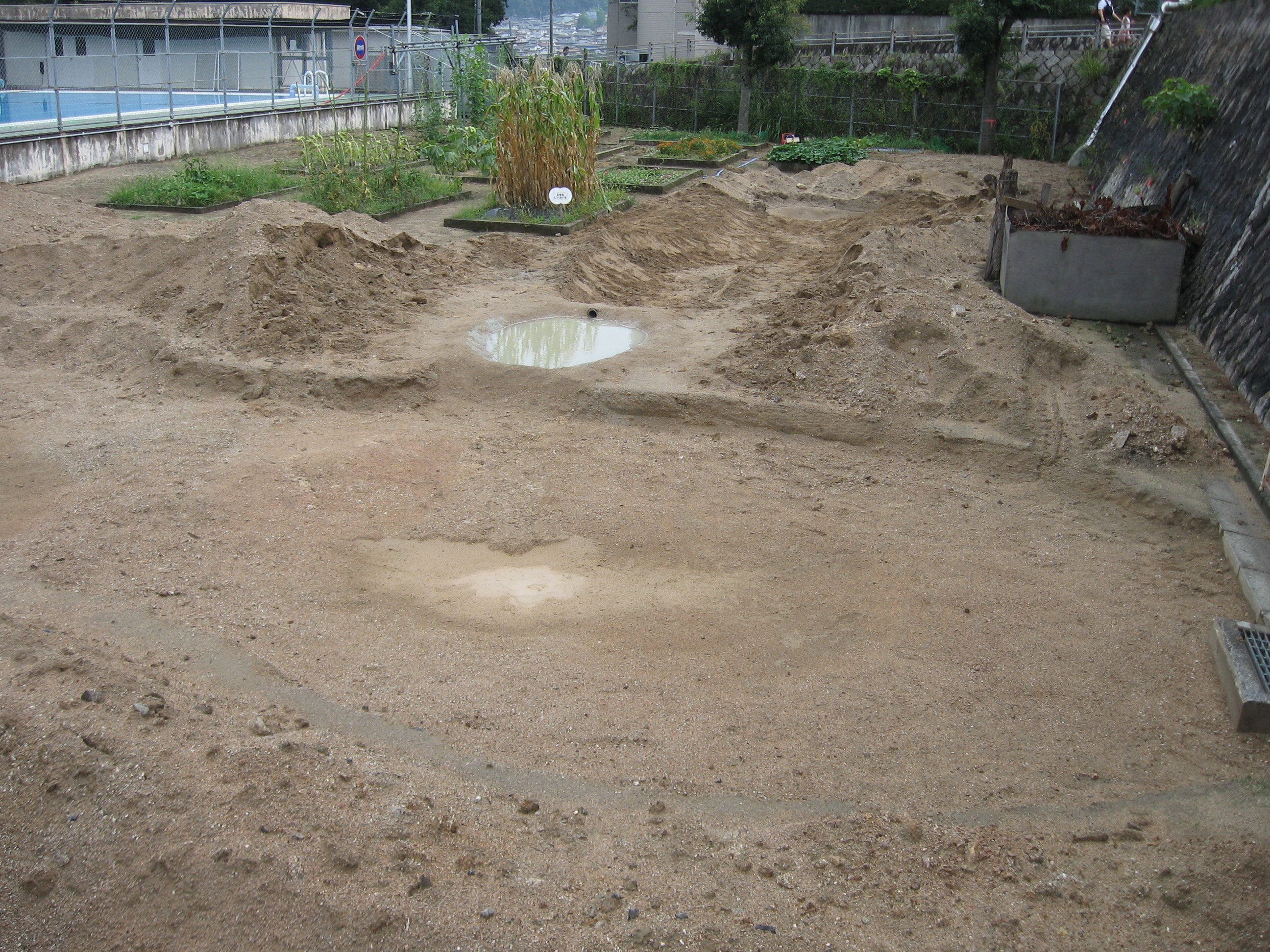

テスト池を含めたビオトープ全景。 漏水せず，水を保持することが確認できれば，テスト池の施工方法を踏襲して，全体の池づくりにかかる予定。 |
１２ |

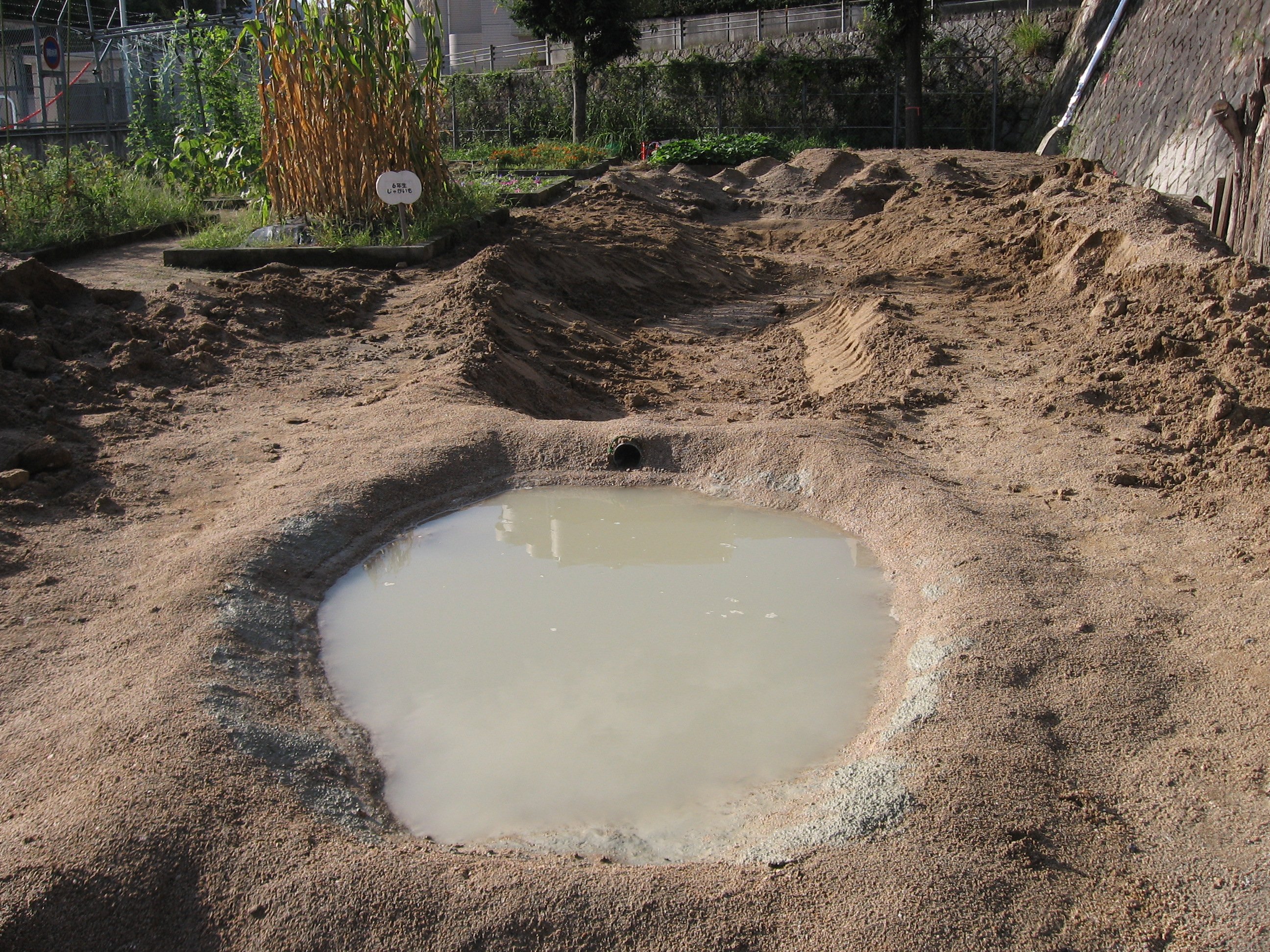

経過 その１ （注水２０時間後） ８月２４日AM７：４０頃 注水時より３ｃｍ水位が下がる。 （左の写真） １４時頃に見に行くとさらに１ｃｍ程度水位が下がっている。 周りの盛り土や手前の土手部分が天気がよいにもかかわらず，湿っているので，周りの土にほんの少しずつ水が浸みているのだろうと思われる。 |
１３ |

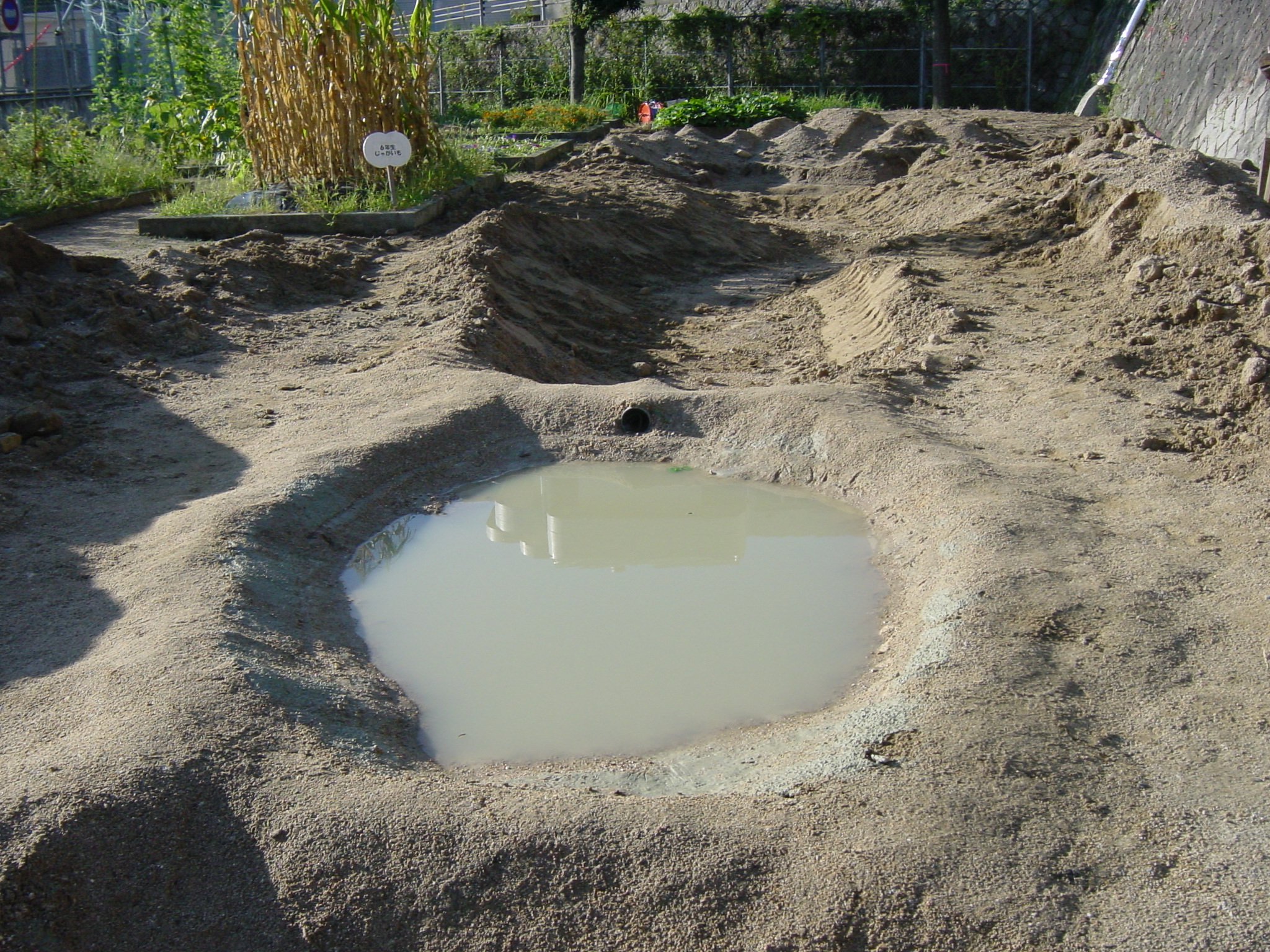

経過 その２ （注水４４時間後） ８月２５日AM７：５３ ２４時間で，約１ｃｍ水位が下がる。 |
１４ |

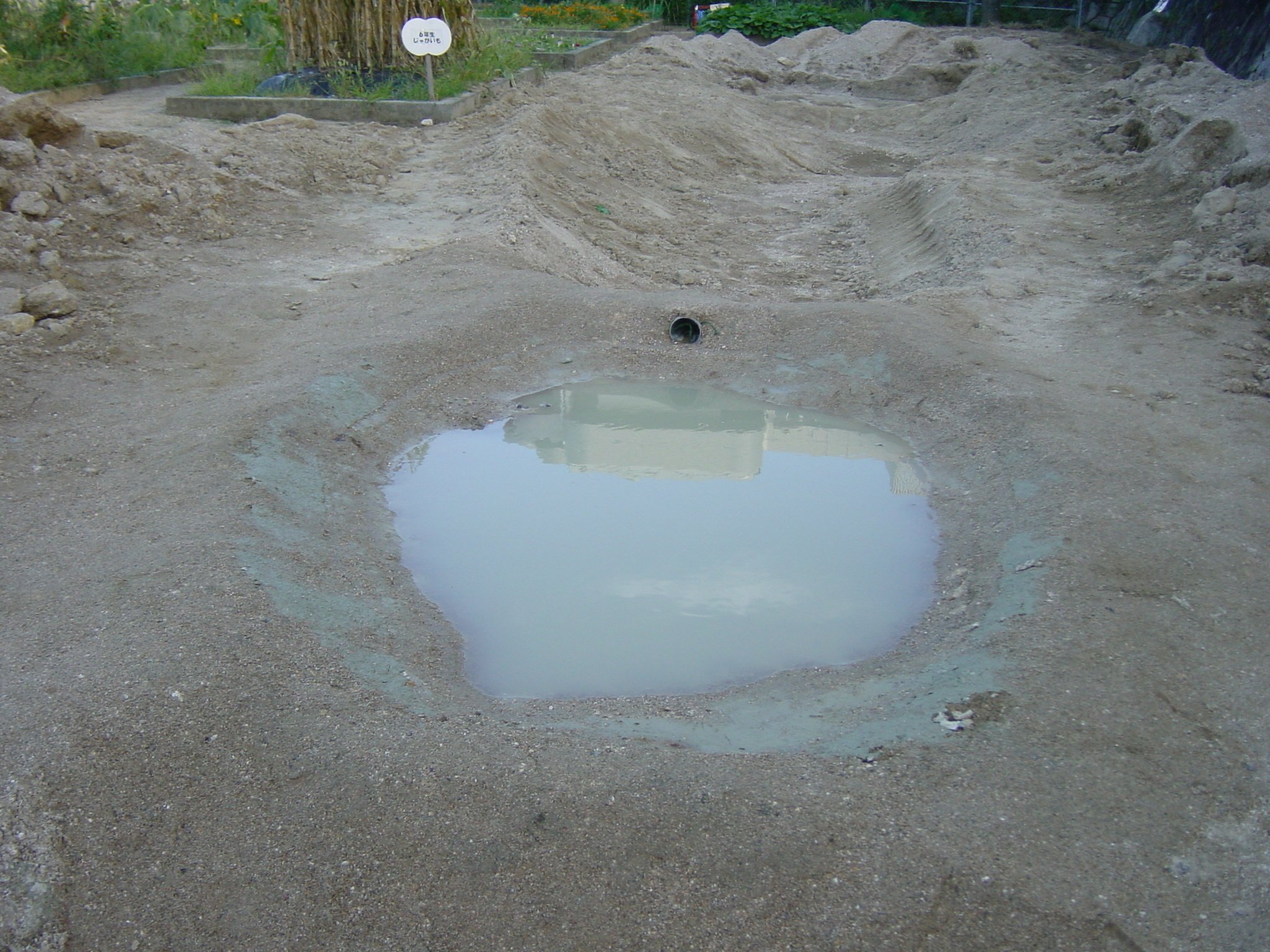

経過 その３ （注水後５４時間後） ８月２５日１７：３６頃。朝よりもさらに１ｃｍくらい下がる。 遮水の効果が心許ない。 このペースでいくと約１０日間で，水は底をつくかもしれない。 これまでの経過から，今後の作業ではベントナイトをこのテストよりも３〜５倍の厚みで敷設し，さらに遮水効果を追求することを検討している。 |
１５ |

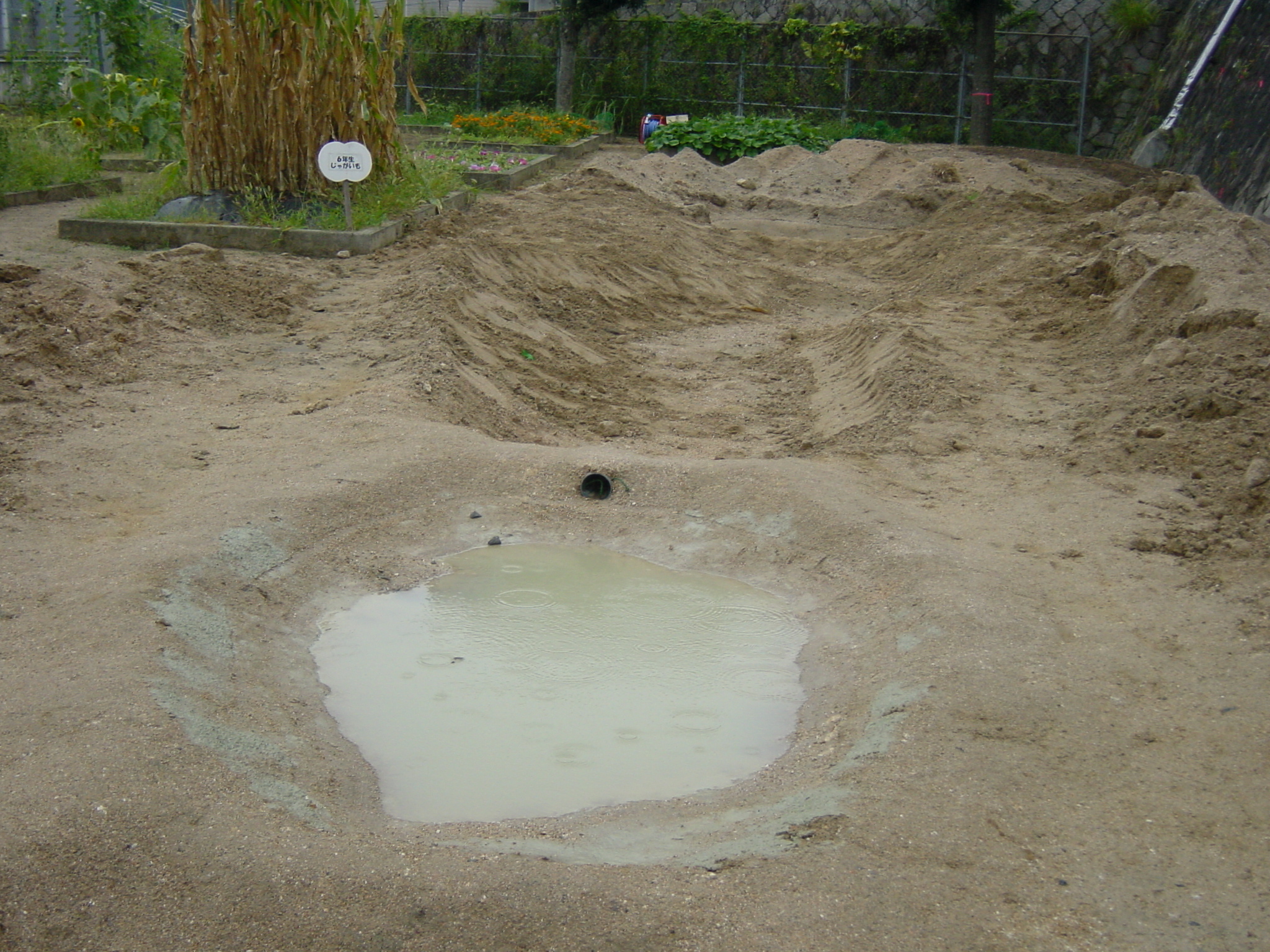

経過 その４ （注水後３日と７時間） ８月２６日１８：１６頃 小雨が昼過ぎから降り出した。 排水口の左側に水面位置を示す小石を並べた。（３個目） （１つ目は，１２番写真の水面位置） （２つ目は，１３番写真の水面位置） |
